Une courroie Poly-V correctement tensionnée peut durer plusieurs milliers d’heures de fonctionnement. Mal réglée, elle casse en quelques semaines ou détruit prématurément vos roulements. Pourtant, le tensionnement reste souvent approximatif sur le terrain : contrôle « au doigt », absence de documentation des valeurs appliquées, méconnaissance des tolérances selon la coupe. Résultat : des arrêts de production imprévus et des remplacements prématurés de pièces coûteuses.
Il n’existe pas de valeur de tension universelle pour une courroie Poly-V. La tension recommandée dépend de la coupe (PJ, PH, PL ou PM), du nombre de stries, de la longueur primitive, de la puissance transmise et du type d’application. Maximiser la durée de vie de votre transmission impose trois pratiques indissociables : respecter les valeurs constructeur adaptées à votre configuration, mesurer avec une méthode appropriée plutôt qu’au jugé, et contrôler à nouveau après rodage pour compenser la dérive de tension initiale.
Cet article détaille les méthodes de mesure disponibles selon votre outillage, les symptômes de sous-tension et de surtension pour diagnostiquer rapidement, et une procédure de tensionnement reproductible avec contrôle post-rodage et périodicité de vérification.
Intervention sur machine consignée uniquement : toute mesure ou réglage de tension doit être réalisé sur machine à l’arrêt complet, consignée et sécurisée. Un contact avec une courroie en mouvement expose à des blessures graves.
Quelle tension appliquer à une courroie Poly-V ?
Réponse directe : Il n’existe aucune valeur de tension universelle applicable à toutes les courroies Poly-V. La tension recommandée dépend impérativement de la coupe (PJ, PH, PL, PM), du nombre de stries, de la longueur primitive et de l’application. Seule la documentation technique du fabricant de la courroie fournit la valeur applicable à votre configuration précise.
Contrairement aux courroies trapézoïdales classiques, les courroies Poly-V ou courroies multi-stries existent en plusieurs profils normalisés, chacun avec ses propres exigences de tension. Les coupes PJ (pas de 2,34 mm), PH (1,6 mm), PL (4,7 mm) et PM (9,4 mm) présentent des géométries de stries et des capacités de transmission différentes. Une même longueur de courroie en coupe PJ et en coupe PH ne se tension pas aux mêmes valeurs, car la section résistante et la rigidité transversale diffèrent.
Les valeurs de tension recommandées sont exprimées en Newton (N) et tiennent compte de plusieurs paramètres physiques de votre installation : le diamètre de la plus petite poulie, la puissance transmise, le rapport de transmission, la longueur de la portée libre et la température de fonctionnement. Un entraînement ventilateur à faible puissance et grand diamètre de poulie tolère une tension plus faible qu’un compresseur à forte puissance et petit diamètre, même à coupe identique. Selon la documentation Optibelt Montage & Entretien, les valeurs de tension sont différenciées par section de courroie et consultables dans les tables techniques du fabricant.
Les guides de tensionnement des constructeurs, notamment ceux d’Optibelt pour la gamme RB disponible chez dymatec-transmissions.com, fournissent ces tables de valeurs par coupe et par configuration d’application. Appliquer une valeur approximative ou issue d’une autre machine expose à deux risques opérationnels distincts : la sous-tension provoque glissement et usure prématurée des stries, tandis que la surtension fatigue les roulements et les arbres bien avant la fin de vie théorique de la courroie.
Paramètres déterminant la tension cible
- Coupe normalisée de la courroie (PJ, PH, PL ou PM) et nombre de stries
- Longueur primitive de la courroie et portée libre entre poulies
- Diamètre de la plus petite poulie de l’installation
- Puissance transmise et vitesse de rotation
- Type d’application (charge constante, à-coups, démarrages fréquents)
Avant toute intervention de tensionnement, vérifiez systématiquement la référence exacte de votre courroie et consultez la documentation technique du fabricant correspondant. Les valeurs constructeur constituent la seule référence fiable : aucun ordre de grandeur générique ne peut remplacer cette vérification préalable, compte tenu du risque de défaillance différée sur vos équipements.
Comment mesurer la tension d’une courroie Poly-V sur site
Mesurer objectivement la tension d’une courroie multi-stries exige une méthode instrumentée. Une ressource pédagogique éduscol STI rappelle que pour de nombreux cas, la vérification de la tension d’une courroie n’est pas réellement qualifiée et encore moins quantifiée. Trois approches coexistent sur le terrain, avec des niveaux de fiabilité et de reproductibilité très différents.

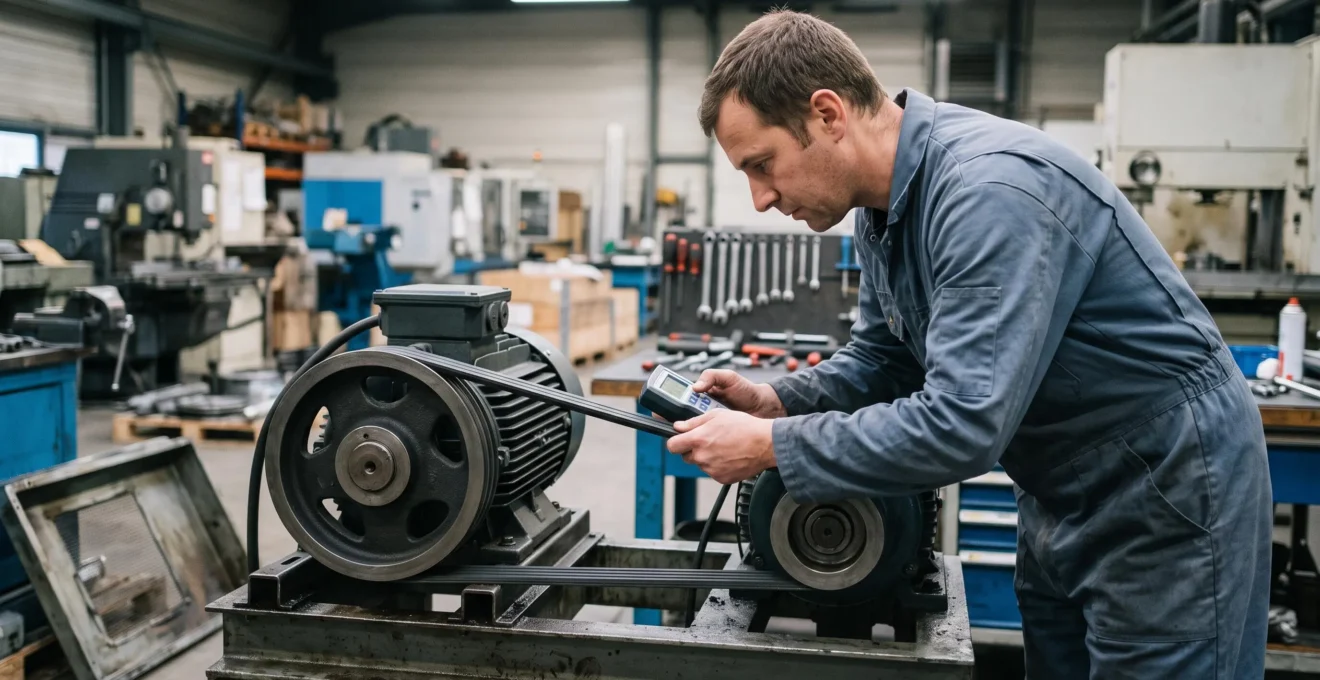

Mesure par tensiomètre à fréquence de vibration
Le tensiomètre à fréquence constitue la méthode de référence pour les courroies Poly-V. L’appareil mesure la fréquence propre de vibration d’un brin de courroie : plus la courroie est tendue, plus sa fréquence propre augmente. Après saisie des paramètres de la courroie (masse linéique, portée libre entre poulies, nombre de stries), l’instrument affiche directement la tension en Newton.
La procédure de mesure impose une machine consignée et à l’arrêt complet. Placez le capteur du tensiomètre perpendiculairement au brin de courroie, à mi-distance entre les deux poulies. Provoquez une légère vibration par percussion ou pincement, puis lisez la fréquence affichée. L’appareil convertit automatiquement cette fréquence en valeur de tension dès lors que les paramètres de courroie sont correctement renseignés. Réalisez plusieurs mesures sur différents brins si votre installation comporte plusieurs courroies en parallèle, car les écarts de tension entre brins réduisent la durée de vie de l’ensemble.
Mesure par flèche avec force appliquée
Lorsqu’aucun tensiomètre dédié n’est disponible, la mesure par flèche offre une alternative acceptable. Appliquez une force connue perpendiculairement au brin de courroie, à mi-portée, et mesurez la déflexion obtenue. La documentation constructeur fournit généralement la force à appliquer et la flèche admissible correspondant à une tension correcte, exprimées en fonction de la portée libre.
Cette méthode exige un dynamomètre calibré et une règle de précision. Sa limite principale réside dans la difficulté d’application : la force doit être strictement perpendiculaire au brin, la mesure de flèche précise malgré l’élasticité de la courroie, et l’opération reproductible entre deux contrôles. Les erreurs de manipulation faussent rapidement le résultat, d’où une fiabilité inférieure au tensiomètre à fréquence pour un usage répété en maintenance préventive.
Contrôle manuel : ce qu’il peut et ne peut pas garantir
Le contrôle « au doigt » reste très répandu faute d’outillage spécialisé sur site. Exercez une pression modérée perpendiculaire au brin de courroie : une déflexion de quelques millimètres sous pression digitale, avec un retour élastique franc, suggère une tension dans une plage acceptable. Mais cette appréciation empirique ne fournit aucune valeur chiffrée reproductible et varie considérablement d’un opérateur à l’autre.
Utilisez ce contrôle manuel uniquement comme vérification sommaire en dépannage ou comme détection d’un écart grossier. Il ne peut en aucun cas remplacer une mesure instrumentée pour un réglage initial, un contrôle après rodage ou une documentation tracée dans votre plan de maintenance préventive. Les conséquences d’une tension approximative sur la durée de vie des roulements et des courroies justifient l’investissement dans un tensiomètre adapté.
| Méthode | Précision | Reproductibilité | Matériel requis | Limite principale |
|---|---|---|---|---|
| Tensiomètre à fréquence | Élevée | Excellente | Appareil dédié calibré | Coût d’investissement initial |
| Mesure par flèche | Moyenne | Moyenne | Dynamomètre, règle | Difficultés de manipulation précise |
| Contrôle manuel | Faible | Faible | Aucun | Subjectivité, non documentable |
Quels sont les signes d’une courroie mal tensionnée ?
Reconnaître les symptômes d’une tension inadaptée permet un diagnostic rapide avant défaillance complète. Sous-tension et surtension produisent des signes distincts, souvent confondus sur le terrain, alors qu’ils appellent des corrections opposées.

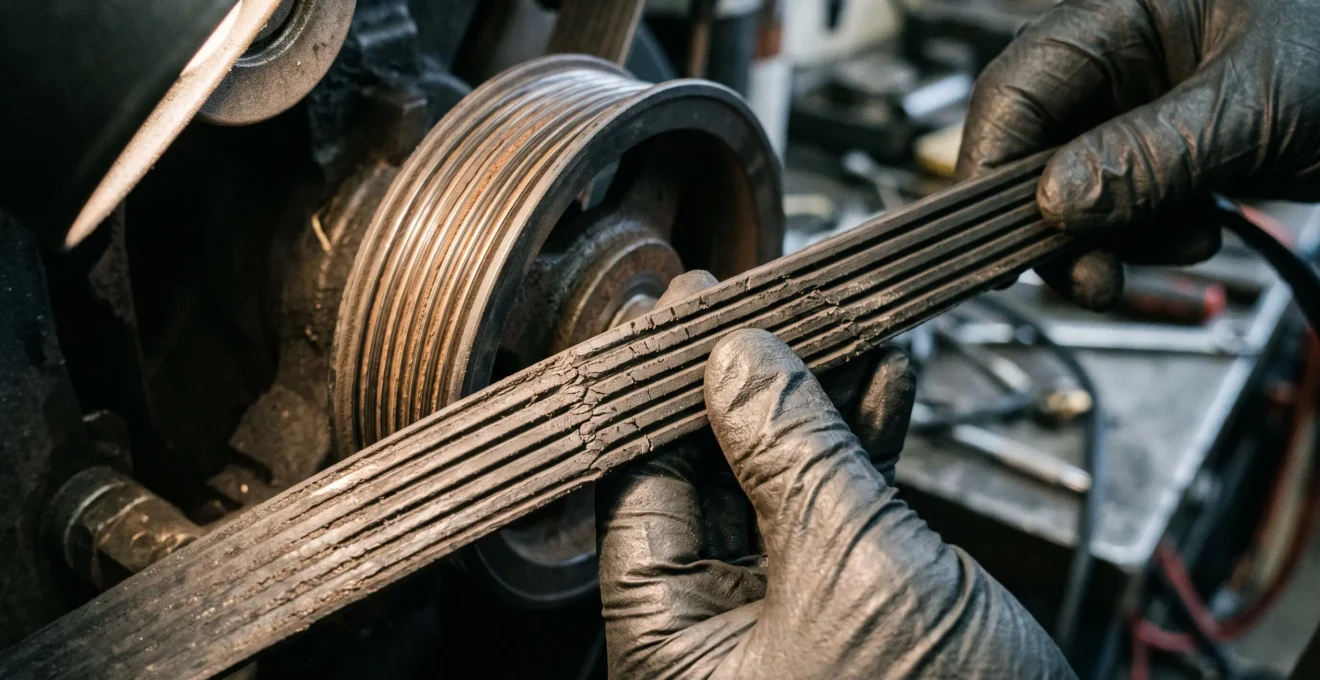

Symptômes caractéristiques de la sous-tension
Une courroie Poly-V insuffisamment tendue glisse sur les poulies. Ce glissement génère des bruits caractéristiques (sifflement aigu, crissement intermittent) particulièrement audibles au démarrage ou sous charge. L’échauffement par friction cuit progressivement la surface des stries : elles deviennent brillantes, lustrées, et présentent un aspect vitrifié. Des dépôts de poudre noire de caoutchouc s’accumulent sous les poulies et sur le carter de protection.
Au-delà des nuisances sonores, la sous-tension réduit drastiquement la durée de vie de la courroie par usure prématurée des stries et surchauffe localisée. Elle provoque également une transmission de puissance dégradée : patinage sous charge, baisse de régime de la machine entraînée, variations de vitesse. Ces symptômes imposent un retensionnement immédiat après vérification de l’alignement des poulies et de l’absence d’usure anormale.
Symptômes de surtension
Une tension excessive sollicite anormalement les roulements et les arbres. Selon une expertise Cetim des défaillances mécaniques, un composant de transmission présente bruit, vibrations ou échauffement dès qu’il n’assure plus correctement sa fonction. La surtension d’une courroie génère une précontrainte radiale importante sur les paliers : les roulements chauffent anormalement, leur durée de vie chute, et les arbres peuvent fléchir ou se déformer sous charge.
Les signes d’alerte incluent un échauffement des paliers détectable au toucher après fonctionnement, des vibrations anormales de l’ensemble transmission, et parfois un bruit sourd de roulement en souffrance. La défaillance prématurée d’un roulement sur une ligne équipée de courroies Poly-V doit systématiquement déclencher un contrôle de tension : remplacer le roulement sans corriger la surtension produit une nouvelle panne dans un délai très court.
Dérive de tension après rodage
Une courroie Poly-V neuve se détend naturellement pendant les premières heures de fonctionnement. Ce phénomène de rodage résulte du tassement initial des fibres de renfort et de l’adaptation de la courroie aux diamètres effectifs des poulies. La tension mesurée après quelques heures de service est systématiquement inférieure à la tension appliquée au montage.
Le guide Optibelt précise qu’un contrôle de la tension initiale est recommandé entre 0,5 et 4 heures de fonctionnement, selon l’application. Négliger ce contrôle post-rodage conduit fréquemment à une sous-tension en service, alors même que le réglage initial semblait correct. Intégrez systématiquement cette vérification dans vos procédures de remplacement de courroie : consignez la tension à neuf, puis recontrôlez et ajustez après la période de rodage définie par le constructeur.
Procédure de tensionnement étape par étape
Un tensionnement reproductible impose une méthode structurée, applicable quel que soit l’équipement. Cette procédure intègre les vérifications préalables, le réglage initial, le contrôle après rodage et la documentation des valeurs pour assurer la traçabilité.
- Consignation et sécurisation de la machine
Coupez l’alimentation électrique, condamnez le sectionneur et affichez une pancarte d’interdiction de manœuvre. Vérifiez l’absence de rotation résiduelle avant toute intervention. Retirez les carters de protection pour accéder aux poulies et au système de tension.
- Contrôle de l’état et de l’alignement des poulies
Inspectez visuellement les gorges des poulies : elles ne doivent présenter ni usure excessive, ni dépôts collés, ni déformation. Vérifiez l’alignement angulaire et parallèle des poulies à l’aide d’un réglet ou d’un laser d’alignement. Un défaut d’alignement supérieur à quelques dixièmes de millimètre compromet la durée de vie de la courroie, quelle que soit la tension appliquée.
- Montage de la courroie et tension initiale

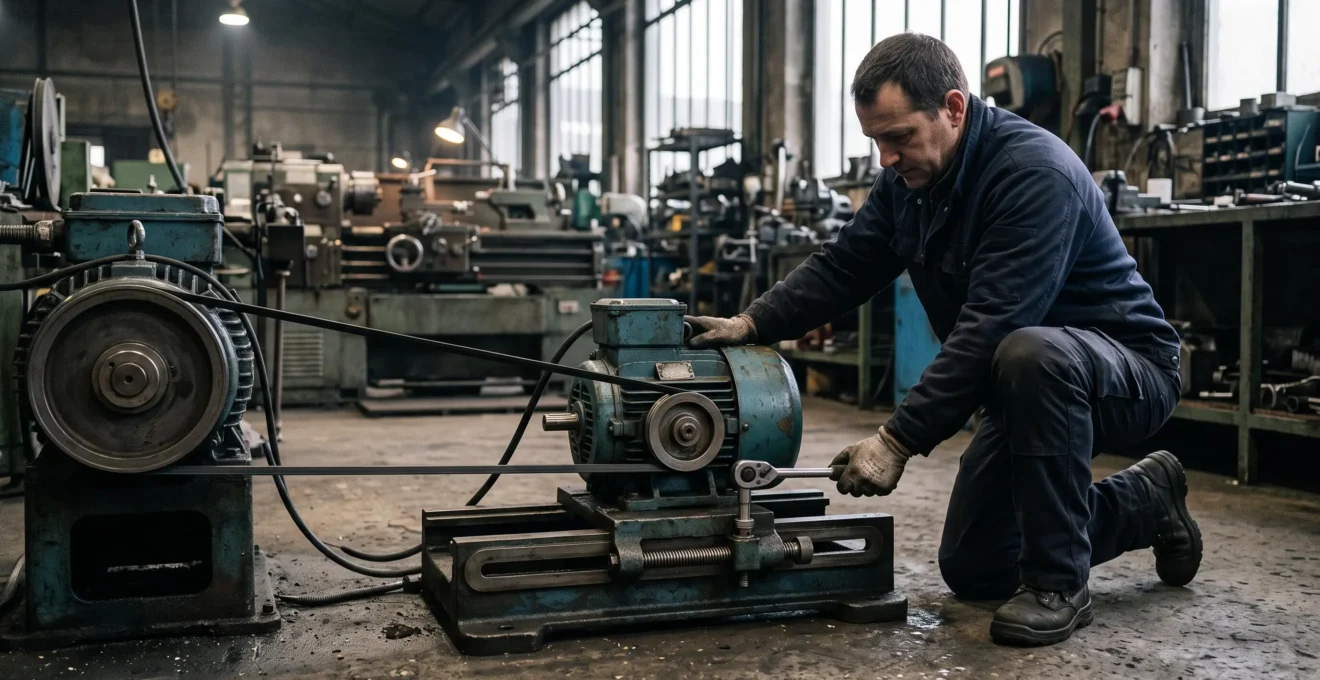

Installez la courroie sans forcer mécaniquement sur les stries. Amenez progressivement la tension en agissant sur le dispositif de réglage (glissière moteur, galet tendeur, déplacement de poulie folle). Mesurez la tension au tensiomètre à fréquence ou par flèche selon la méthode disponible, puis ajustez jusqu’à atteindre la valeur constructeur applicable à votre coupe et votre configuration.
- Serrage des organes de fixation
Bloquez les boulons de glissière, les vis de fixation du galet tendeur ou les écrous de poulie folle selon votre montage. Recontrôlez la tension après serrage : le blocage des organes de fixation modifie fréquemment la tension de quelques pour cent. Réajustez si nécessaire avant de poursuivre.
- Premier contrôle après rodage
Faites fonctionner la machine sous charge normale pendant la durée de rodage définie par le constructeur, généralement entre 0,5 et 4 heures de fonctionnement effectif. Reconsignez l’installation, mesurez à nouveau la tension et retendez si la dérive dépasse la tolérance constructeur. Documentez la valeur mesurée après rodage : elle constitue la référence pour les contrôles périodiques ultérieurs.
- Documentation et intégration au plan de maintenance
Consignez dans l’historique de l’équipement la date d’intervention, la référence de courroie installée, la tension à neuf, la tension après rodage, et la périodicité de contrôle recommandée. Cette traçabilité permet de détecter des dérives répétées ou des défaillances prématurées signalant un problème d’alignement, de qualité de courroie ou de dimensionnement de transmission.
La périodicité de contrôle de tension dépend de l’application. Pour une transmission fonctionnant en continu sous charge constante, un contrôle trimestriel ou semestriel suffit généralement. Les applications à démarrages fréquents, à-coups ou environnement poussiéreux justifient un contrôle mensuel. Adaptez cette périodicité en fonction de votre retour d’expérience terrain et des recommandations du fabricant de courroie.
Bien choisir sa courroie de remplacement pour fiabiliser la maintenance
Une courroie correctement tensionnée mais mal référencée ne résout rien. L’identification rigoureuse de la référence de remplacement conditionne la réussite de l’intervention et la durée de vie de la nouvelle courroie.

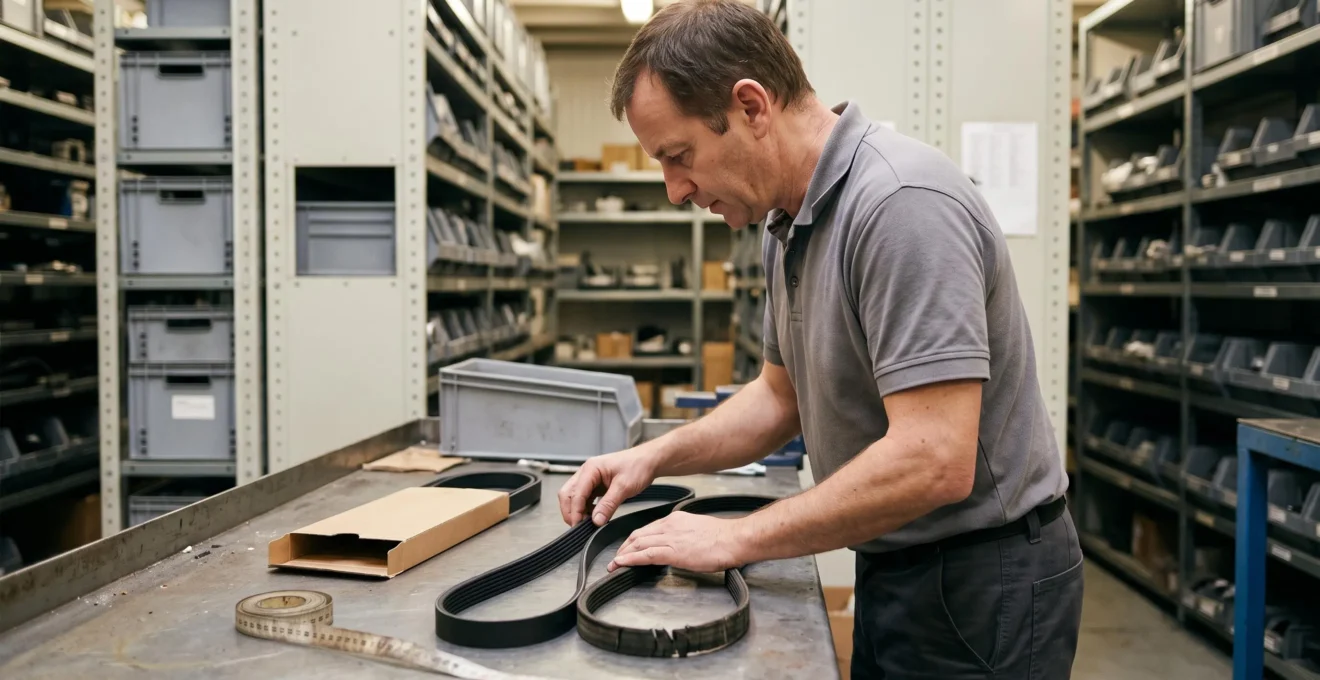

Identifier la référence exacte : coupe, longueur et nombre de stries
Trois paramètres déterminent la référence d’une courroie Poly-V : la coupe (code PJ, PH, PL ou PM), la longueur primitive exprimée en millimètres, et le nombre de stries. Une désignation typique se présente sous la forme « 1150 PJ 6 », indiquant une longueur primitive de 1150 mm, coupe PJ, 6 stries. Ces trois données doivent correspondre exactement à la courroie d’origine pour garantir un fonctionnement correct.
Relevez la désignation directement sur la courroie en place si elle reste lisible. En cas d’usure avancée ou de courroie cassée, mesurez la longueur développée avec un mètre ruban souple, identifiez visuellement la coupe par comparaison avec un guide de profils, et comptez manuellement le nombre de stries. Vérifiez systématiquement ces informations avec la documentation technique de votre équipement ou avec votre fournisseur avant de commander, car une erreur de référence prolonge l’arrêt de production et gaspille la pièce inadaptée.
Qualité de courroie et durée de vie de la transmission
La durée de vie d’une transmission par courroie Poly-V ne dépend pas seulement de la tension appliquée, mais également de la qualité de la courroie elle-même. Une courroie de qualité industrielle supportera mieux les contraintes d’alignement imparfait, de température ou de démarrages fréquents qu’une courroie d’entrée de gamme, même correctement tensionnée. À l’inverse, une courroie haut de gamme mal tensionnée échouera prématurément.
Le choix d’une courroie de remplacement doit donc combiner référence exacte et niveau de qualité adapté à votre application. Les fabricants reconnus comme Optibelt proposent des gammes industrielles éprouvées, conçues pour maximiser la durée de vie de l’ensemble de la transmission : courroie, poulies et roulements. Un bon tensionnement ne produit son effet que sur une courroie correctement dimensionnée et fabriquée selon des standards industriels vérifiables.
Approvisionnement de courroies Poly-V en France : La gamme Optibelt RB, disponible auprès de distributeurs spécialisés, couvre 244 références de courroies Poly-V industrielles en différentes coupes, longueurs et nombres de stries. Ces informations, communiquées par la marque, permettent de répondre à la majorité des applications courantes en maintenance industrielle.
Avant toute commande, vérifiez la correspondance exacte entre la référence de remplacement et votre équipement : coupe, longueur primitive et nombre de stries doivent correspondre strictement. Consultez la documentation constructeur de votre courroie pour confirmer les valeurs de tension applicables après montage, puis appliquez la procédure de tensionnement détaillée précédemment avec contrôle après rodage. Cette rigueur dans le choix de la pièce et dans son installation garantit la fiabilité de votre transmission sur le long terme.
Quelle est la tension recommandée pour une courroie Poly-V coupe PJ ?
Il n’existe pas de valeur de tension unique pour une courroie PJ. La tension recommandée dépend du nombre de stries, de la longueur primitive, du diamètre de poulie et de la puissance transmise. Consultez systématiquement la documentation technique du fabricant de votre courroie (Optibelt, Gates, Continental, etc.) qui fournit des tables de valeurs par configuration. Appliquer une valeur approximative expose à des défaillances prématurées de courroie ou de roulements.
Comment savoir si ma courroie Poly-V est trop tendue ?
Les signes de surtension incluent un échauffement anormal des paliers et roulements, des vibrations de l’ensemble transmission, et une fatigue prématurée des roulements détectable par bruit sourd ou défaillance rapide après remplacement. Une mesure au tensiomètre à fréquence permet de confirmer objectivement une surtension : comparez la valeur mesurée avec la valeur constructeur maximale admissible pour votre coupe et votre application.
Pourquoi faut-il retendre une courroie Poly-V après rodage ?
Une courroie neuve se détend naturellement pendant les premières heures de fonctionnement sous l’effet du tassement des fibres de renfort et de l’adaptation aux poulies. Cette dérive de tension, appelée rodage, conduit à une sous-tension en service si aucun contrôle n’est effectué. Les guides constructeur recommandent un contrôle entre 0,5 et 4 heures de fonctionnement, puis un retensionnement si nécessaire pour garantir une tension conforme sur la durée.
Peut-on mesurer la tension d’une courroie Poly-V sans appareil spécialisé ?
La mesure par flèche avec application d’une force connue offre une alternative acceptable sans tensiomètre à fréquence, à condition de disposer d’un dynamomètre calibré et de connaître la force et la flèche recommandées par le constructeur. Le contrôle manuel « au doigt » ne fournit qu’une appréciation sommaire non reproductible, utilisable uniquement en dépannage. Pour une maintenance préventive documentée et fiable, l’investissement dans un tensiomètre à fréquence reste la solution de référence.
Maximiser la durée de vie d’une courroie Poly-V impose la maîtrise combinée de trois dimensions : sélection rigoureuse de la référence de remplacement, respect des valeurs de tension constructeur adaptées à votre coupe et votre application, et contrôle instrumenté après rodage. Aucune de ces pratiques ne compense l’absence des deux autres. Intégrez systématiquement ces vérifications dans vos procédures de maintenance, documentez les valeurs appliquées par équipement, et formez vos équipes aux méthodes de mesure disponibles. Cette rigueur opérationnelle réduit les arrêts imprévus, allonge les intervalles de remplacement et préserve l’ensemble de votre transmission mécanique.
